Болт повышенной точности ГОСТ 7805-70

Болт ГОСТ 7805-70. Изображение.

   Болт ГОСТ 7805-70 это очень эффективное и простое в применении изделие для резьбовых соединений и крепежа. В двух деталях делаются отверстия по диаметру резьбы болта. Болты ГОСТ 7805-70 вставляются в эти отверстия и на резьбу навинчиваются гайка, затем весь крепеж затягивается гаечным ключом. Так обычно крепят металлические строительные конструкции или скрепляют рельсы на железной дороге по всей длине. В другом случае в одной детали выполняется отверстие, а в другой отверстие с резьбой для болта. Болт проходит сквозь отверстие и ввинчивается в это отверстие с резьбой в другой детали. Затем болт дотягивается гаечным ключом. Именно таким образом крепится колесо к ступице автомобиля. Болты применяются практически во всех областях народного хозяйства, промышленности, строительстве, машиностроении, бытовой технике. Болт ГОСТ 7805-70 используется в высокоточных резьбовых соединениях, когда требуется надежная фиксация деталей, не допускающая осевого или радиального смещения.

Посмотреть госстандарт gost_7805-70.pdf

   Болт повшенной точности обычно изготавливается из марок стали: 10кп, 20, 35 ,35Х, 40Х, 30ХР, 20X13 и др., с классами прочности: 3.6,4.8,5.8, 8.8 и др.

   Пример условного обозначения:

Болт M8-8gх60.58 ГОСТ 7805-70

   Болт исполнения 1, диаметром резьбы d=8мм, с крупным шагом резьбы, с полем допуска 8g, длиной 60 мм, класса прочности 5.8, без покрытия.

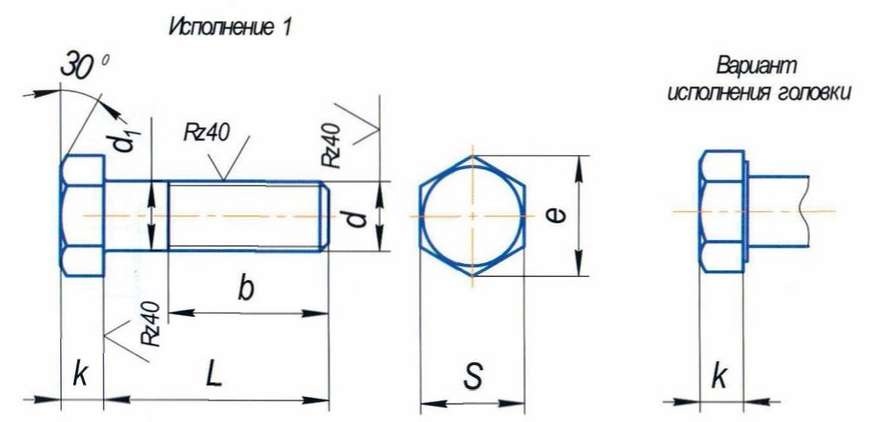

Болты повышенной точности ГОСТ 7805 конструкция и исполнения

Болт Гост 7805-70

Геометрические размеры болтов по ГОСТу 7805-70

Номинальный

диаметр резьбы d. мм

4

6

8

10

12

16

20

22

24

27

30

Шаг резьбы, мм

0,8

1

1,25

1,5

1,75

2,0

2,5

3

3,5

Высота головки k, мм

3,5

4

5,3

6,4

7,5

10

12,5

14

15

17

18,7

Длина резьбы b*, мм

16

18

22

26

30

38

46/52

50/56

54/60

60/66

66/72

Размер "под ключ" S, мм

8

10

13

17

19

24

30

32

36

41

46

Диаметр описанной окружности e, не менее, мм

8,8

11,1

14,4

18,9

21,1

26,8

33,5

35,7

40.0

45,6

51,3

Длина болта L, мм

16-40

16-60

20-70

25-90

25-90

30-120

50-150

60-150

60-150

80-200

80-200



* Длина резьбы, указанная в знаменателе, для болтов с L>120.

   Купить болты повышенной точности с ГОСТом 7805-70 завода КМЗ Сибмаш по выгодной цене, можно позвонив по телефонам +7 (3522) 44-50-73, +7 (3522) 44-57-18 или отправить запрос через форму обратной связи.
