Воротниковый фланец ГОСТ 12821-80 для приварки встык

Фланец гост 12821-80 изображение

   Фланец ГОСТ 12821-80 - воротниковый фланец используюется для соединения трубопроводов высокого давления или присоединения трубопроводов с частями приборов, емкостями, резервуарами, машинами при условном давлении Ру от 0,1 для 20 МПа и температуре рабочей среды от -253 °С до +600 °С. По типу уплотнительных поверхностей различают девять различных исполнений. При давлении меньше 1,6 МПа обычно используется первое исполнение. При более высоком давлении или если имеется агрессивная рабочая среда используют 2-9 исполнения. Типы исполнений можно посмотреть в ГОСТе 12815-80.

Посмотреть госстандарт gost_12821-80.pdf

   Фланец по ГОСТу 12821-80 называется также –  фланец воротниковый, из-за того, что с одной стороны имеет по центру выступ в форме усеченного конуса – «юбку» или «воротник». Так как фланец является приварным встык, то он приваривается «воротником» к трубе или другому оборудованию одним сварным швом по периметру соединения.

  Воротниковый фланец приварной встык находит применение в нефтедобыче и машиностроительном производстве, энергетике, на морском и железнодорожном транспорте, в строительстве, авиации и множестве других отраслей народного хозяйства. Простота и удобство в использовании, высокие эксплуатационные и ремонтные характеристики делают эти фланцы незаменимыми в любом трубопроводе и системе с использованием резервуаров, емкостей, аппаратов, машин и тд.



   Пример условного обозначения:

Фланец 1-40-10 Ст 25 ГОСТ 12821-80

   Фланец воротниковый исполнения 1 - с соединительным выступом, условный диаметр Dy 40 мм, условное давление  Ру 1,0 МПа, марка стали Ст. 25.

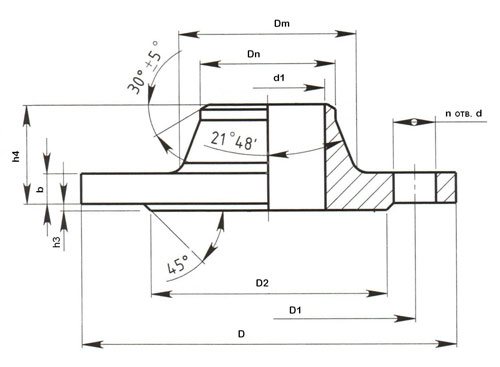

Конструкция и размеры фланцев по ГОСТу 12821-80

Фланец гост 12821-80 чертеж

Давление PN = 1,0 МПа (10 кгс/с м²)

D, мм.

D1, мм.

d, мм.

Dm, мм

Dn, мм

d1, мм.

b, мм.

h4, мм.

К-во отв. n, шт.

Масса, кг

95

65

14

30

19

12

10

33

4

0,58

105

75

28

26

18

12

36

0,87

115

85

45

33

25

38

1,05

135

100

18

55

39

31

13

40

1,54

145

110

62

46

38

42

1,83

160

125

76

58

49

2,26

180

145

94

77

66

15

45

3,17

195

160

105

90

78

47

3,67

215

180

128

110

96

17

48

8

4,7

245

210

156

135

121

19

57

6,71

280

240

22

180

161

146

8,17

335

295

240

222

202

58

11,35

390

350

290

278

254

21

60

12

14,64

440

400

345

330

303

22

18,66

500

460

400

382

351

16

24

565

515

26

445

432

398

30

670

620

550

535

501

24

65

20

39,2

780

725

30

650

636

602

48,8

1010

950

33

850

826

792

27

75

24

87,24

1220

1160

1050

1028

992

29

80

28

119,19

1455

1380

39

1256

1228

1192

33

90

32

179,91



Давление PN = 1,6 МПа (16 кгс/с м²)

D, мм

D1, мм

d, мм

Dm, мм

Dn, мм

d1, мм

b, мм

h4, мм

к-во отв. n, шт.

Масса, кг

95

65

14

30

19

12

12

33

4

0,68

105

75

38

26

18

36

0,87

115

85

45

33

25

38

1,05

135

100

18

55

39

31

13

40

1,54

145

110

64

46

38

42

1,85

160

125

76

58

49

45

2,28

180

145

94

77

66

15

47

3,19

195

160

110

90

78

17

50

4,21

215

180

130

110

96

8

4,9

245

210

156

135

121

19

57

6,75

280

240

22

180

161

146

8,3

335

295

240

222

202

21

58

12

11,79

405

355

26

292

278

254

23

65

17,36

460

410

346

330

303

24

66

22,76

520

470

400

382

351

28

70

16

32,04

580

525

30

450

432

398

32

75

43

710

650

33

559

535

501

38

90

20

70,97

840

770

39

660

636

602

41

99,3

1020

950

850

826

792

45

95

24

130,57

1255

1170

45

1060

1028

992

49

110

28

203,39

1485

1390

52

1268

1228

1192

51

125

32

284,94



Давление PN = 2,5 МПа (25 кгс/с м²)

D, мм

D1, мм

d, мм

Dm, мм

Dn, мм

d1, мм

b, мм

h4, мм

к-во отв. n, шт.

Масса, кг

95

65

14

30

19

12

14

33

4

0,79

105

75

38

26

18

34

0,97

115

85

45

33

25

36

1,18

135

100

18

56

39

31

16

43

1,83

145

110

64

46

38

45

2,19

160

125

76

58

49

17

2,78

180

145

96

77

66

19

50

8

3,71

195

160

110

90

78

52

4,44

230

190

22

132

110

96

21

58

6,51

270

220

26

160

135

121

23

65

9,41

300

250

186

161

146

25

68

12,52

360

310

245

222

202

27

75

12

17,44

425

370

30

300

278

254

29

24,4

485

430

352

330

303

32

80

16

33,29

550

490

33

406

382

351

36

85

46,57

610

550

464

432

398

40

100

64,81

730

660

39

570

535

500

44

20

88,91

840

770

670

636

600

49

115

123,7

1075

990

45

874

826

790

55

135

24

213,9

1315

1210

56

1084

1028

992

59

150

28

312,12

1525

1420

1288

1228

1192

62

160

32

387,5



Давление PN = 4,0 МПа (40 кгс/с м²)

D, мм

D1, мм

d, мм

Dm, мм

Dn, мм

d1, мм

b, мм

h4, мм

к-во отв. n, шт.

Масса, кг

95

65

14

30

19

12

14

33

4

0,79

105

75

38

26

18

34

0,97

115

85

45

33

25

36

1,18

135

100

18

56

39

31

16

43

1,83

145

110

64

46

38

45

2,19

160

125

76

58

48

17

2,81

180

145

96

77

66

19

50

8

3,71

195

160

112

90

78

21

55

4,8

230

190

22

138

110

96

23

65

7,4

270

220

26

160

135

120

25

10

300

250

186

161

145

27

68

13,03

375

320

30

250

222

200

35

85

12

24,44

445

385

33

310

278

252

39

98

37,59

510

450

368

330

301

42

112

16

57,1

570

510

481

382

351

48

116

70,34

655

585

39

480

432

398

54

135

106,76

755

670

45

580

535

495

58

140

20

132,33

890

795

52

686

636

595

180,95

1135

1030

56

908

826

795

71

190

24

343,69

1360

1250

1140

1028

995

77

235

28

540,75

1575

1460

62

1350

1228

1195

80

250

32

690,59



Давление PN = 6,3 МПа (63 кгс/с м²)

D, мм

D1, мм

d, мм

Dm, мм

Dn, мм

d1, мм

b, мм

h4, мм

к-во отв. n, шт.

Масса, кг

105

75

14

38

19

12

16

46

4

1,15

125

90

18

48

62

18

18

54

1,8

135

100

52

33

25

20

56

2,3

150

110

22

64

39

31

21

60

2,94

165

125

74

46

37

65

3,75

175

135

86

58

47

23

67

4,63

200

160

106

77

64

25

72

8

6,29

210

170

120

90

77

27

7,22

250

200

26

140

110

94

29

77

10,71

295

240

30

172

135

118

33

95

17,13

340

280

33

206

161

142

35

105

24,6

405

345

264

222

198

41

110

12

36,6

470

400

39

316

278

246

45

115

50,89

530

460

370

330

294

50

120

16

68,15

595

525

39

430

382

342

56

140

98,68

670

585

45

484

432

386

62

155

135,8

800

705

52

594

535

485

66

165

20

192,74

925

820

56

704

636

585

71

180

269,27

1165

1050

62

920

826

785

85

225

24

463,87

1415

1290

70

1160

1028

985

92

280

28

980,6

1665

1530

78

1386

1228

1185

95

315

32

1263,72



Давление PN = 10,0 МПа (100 кгс/с м²)

D, мм

D1, мм

d, мм

Dm, мм

Dn, мм

d1, мм

b, мм

h4, мм

к-во отв. n, шт.

Масса, кг

105

75

14

38

19

12

18

46

4

1,26

125

90

18

48

26

18

20

51

1,98

135

100

52

33

25

22

56

2,48

150

110

22

64

39

31

60

3,05

165

125

76

46

37

23

67

4,06

195

145

26

86

58

45

25

68

6,03

220

170

110

77

62

29

80

8

8,52

230

180

124

90

75

31

87

9,91

265

210

30

146

110

92

35

97

14,65

310

250

33

180

135

112

39

112

23,32

350

290

214

161

136

43

125

12

32,87

240

360

39

276

222

190

51

140

54,24

500

430

340

278

236

57

160

85,24

585

500

45

400

330

248

66

180

16

127,78

655

560

52

460

382

332

72

195

170,94

715

620

510

432

376

76

200

216,86
