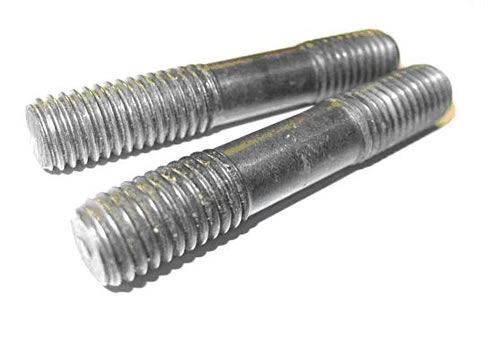

Шпилька для флацевых соединений ОСТ 26-2040-96 - крепежное изделие с резьбой по всей длине или на концах. Шпильки для фланцевых соединений разделяются на тип 1 - с диаметром гладкой части равным номинальному диаметру резьбы и тип 2 – когда номинальный диаметр резьбы больше диаметра гладкой части. Тип 2 подразделяется на два исполнения: 1-с одинаковыми резьбовыми концами; 2-с разными по длине резьбовыми концами.
Данный ОСТ 26-2040-96 распространяется на шпильки для фланцевых соединений используемые для трубопроводов, их соединительных частей, сосудов, арматуры, приборов и аппаратов, применяемых в нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности на условное давление до 16 МПа (160 кгс/см2) и температуру от минус 70 до 600 °С.
Шпилька для фланцевых соединений ОСТ 26-2040-96 согласно нормативам выполняется со следующими параметрами - длина шпилек: от 50 мм до 900 мм; диаметры от 10 мм до 80 мм; шаг резьбы мелкий или крупный; наиболее применяемые марки стали 35, 40Х, 09Г2С, 20Х13, 30ХМА, 25Х1МФ, 20ХН3А, 12Х18Н10Т, 14Х17Н2. класс точности резьбы 8g.
По требованию заказчика могут изменяться: длина шпильки, длина резьбы, шаг резьбы, марки стали.
Пример условного обозначения:
Шпилька 1-M48x3-8gх180.40X.0215 ОСТ 26-2040-96
Шпильки тип 1, с диаметром резьбы d=48 мм, с мелким шагом резьбы 3 мм, с полем допуска 8g , длиной шпильки 180 мм, из стали марки 40X, с кадмиевым покрытием с хроматированием толщиной 15 мкм.
Шпилька 2Н-2-М36-8gх160.35.016 ОСТ 26-2040-96
Шпилька тип 2, исполнения 2 с диаметром резьбы d=36 мм, с крупным шагом резьбы, с полем допуска 8g , длиной шпильки 160 мм, из стали марки 35, с цинковым покрытием толщиной 6 мкм, резьба выполнена методом накатки(Н).

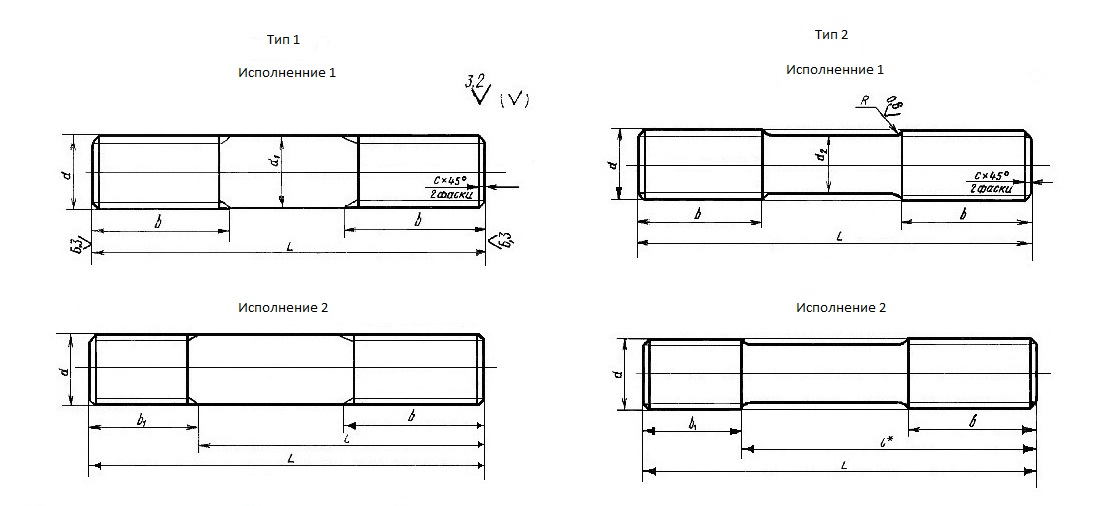

Конструкция шпильки для фланцевых соединений ОСТ 26-2040-96
Размеры для типа 1
| Диаметр резьбы, d | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 36 | 42 | 46 | 52 | 56 |
| Шаг резьбы, Р, крупный | 1,5 | 1,75 | 2 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5 | 5,5 |
| Шаг резьбы, Р, мелкий | - | - | - | - | - | - | - | - | 3 | 3 | 3 | 4 |
| Длина резьбы, b | 22 | 25 | 32 | 40 | 48 | 55 | 60 | 70 | 75 | 90 | 95 | 105 |
Размеры для типа 2, исполнение 2
| Диаметр резьбы, d | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 36 | 42 | 48 | 52 | 56 | 60 | 64 | 68 | 75 | 80 |
| Шаг резьбы крупный, P | 1,5 | 1,75 | 2 | 2,5 | 3 | 3 | 3,5 | 4 | 4,5 | 5 | 5 | 5,5 | 5,5 | 6 | 6 | - | - |
| Шаг резьбы мелкий, P | - | - | - | - | - | - | - | - | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 6 | 6 |
| Длина ввинчиваемого резьбового конца, b1 | 15 | 18 | 22 | 28 | 35 | 38 | 42 | 50 | 58 | 65 | 70 | 75 | 80 | 90 | 95 | 105 | 110 |
| Длина резьбы,b | 22 | 25 | 32 | 40 | 48 | 55 | 60 | 70 | 75 | 90 | 95 | 105 | 115 | 120 | 125 | 135 | 135 |
