Шайба ГОСТ 6958-78 - назначение и особенности применения
Основное предназначение шайбы – понижение уровня напряжения на скрепляемый элемент болтом или гайкой и предотвращение повреждений в результате деформации поверхности соединяемых деталей.

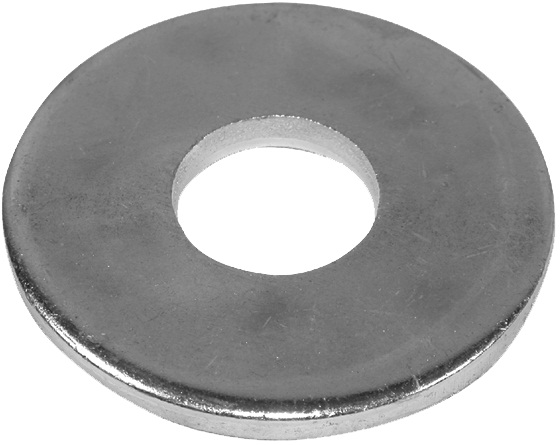

Шайбы ГОСТ 6958-78 широко применяют в строительстве как контрящий элемент, а так же в приборостроении и машиностроении. Мы производим шайбы с различными диаметрами. Увеличенная шайба ГОСТ 6958-78 соответствует стандарту DIN 9021, а также ISO 7094.
Посмотреть госстандарт gost_6958-78.pdf
У такой шайбы внешний диаметр значительно больше внутреннего диаметра, что приводит к значительному увеличению площади контактируемой поверхности. Шайба ГОСТ 6958-78 успешно используется для скрепления деревянных конструкций, например, пол и потолок. За счет значительного уменьшения давления на поверхность даже деревянные поверхности не деформируются при соблюдении условий эксплуатации. Данная шайба позволяет успешно скреплять тонколистовые детали. Шайбы изготавливаются из высокопрочной или нержавеющий стали. Оцинкованная увеличенная плоская шайба ГОСТ 6958-78 имеет еще большую ценность, если ее используют на открытом воздухе или при повышенной влажности.
Пример условного обозначения:
Шайба А 14.01.10кп.016 ГОСТ 6958-78
Шайба увеличенная класса точности А, для крепежной детали с диаметром резьбы М14 с толщиной , установленной в стандарте(01) из стали марки 10кп, с цинковым покрытием 01, толщиной 6 мкм хроматированным, выполненная в соответствии со стандартом шайба ГОСТ 6958-78.
Конструкция увеличенной шайбы
Шайба увеличенная - основные размеры
|
Диаметр крепежной детали d |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
48 |
||
|
d1 |
Класс точности С |
4,5 |
5,5 |
6,6 |
9 |
11 |
13,5 |
15,5 |
17,5 |
20 |
22 |
24 |
26 |
30 |
33 |
|
39 |
|
45 |
52 |
|
|
Класс точности А |
4,3 |
5,3 |
6,4 |
8,4 |
10,5 |
13 |
15 |
17 |
19 |
21 |
23 |
25 |
28 |
31 |
34 |
37 |
40 |
|
|
||
|
d2 |
12 |
15 |
18 |
24 |
30 |
37 |
44 |
50 |
56 |
60 |
66 |
72 |
85 |
92 |
|
110 |
|
125 |
145 |
||
|
S |
1,0 |
1,2 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
||||||||||
|
Теоретическая масса шайбы 1000 шт., кг |
Класс точности C |
0,87 |
1,44 |
2,77 |
6 |
12 |
21,63 |
31,56 |
40,34 |
67,14 |
77 |
116 |
139 |
234 |
273 |
|
522 |
|
838,4 |
1129,6 |
|
|
Класс точности А |
0,89 |
1,45 |
2,8 |
6,13 |
12,17 |
22 |
32 |
41 |
68 |
78 |
118 |
131 |
238 |
277 |
|
529 |
|
|
|
||
