Шпильки для фланцевых соединений ГОСТ 9066-75

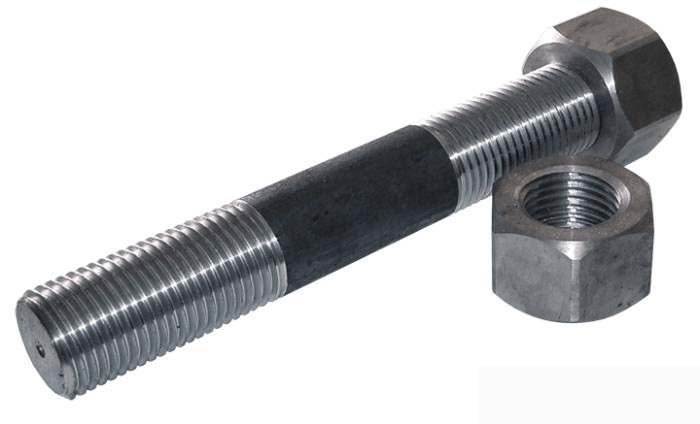

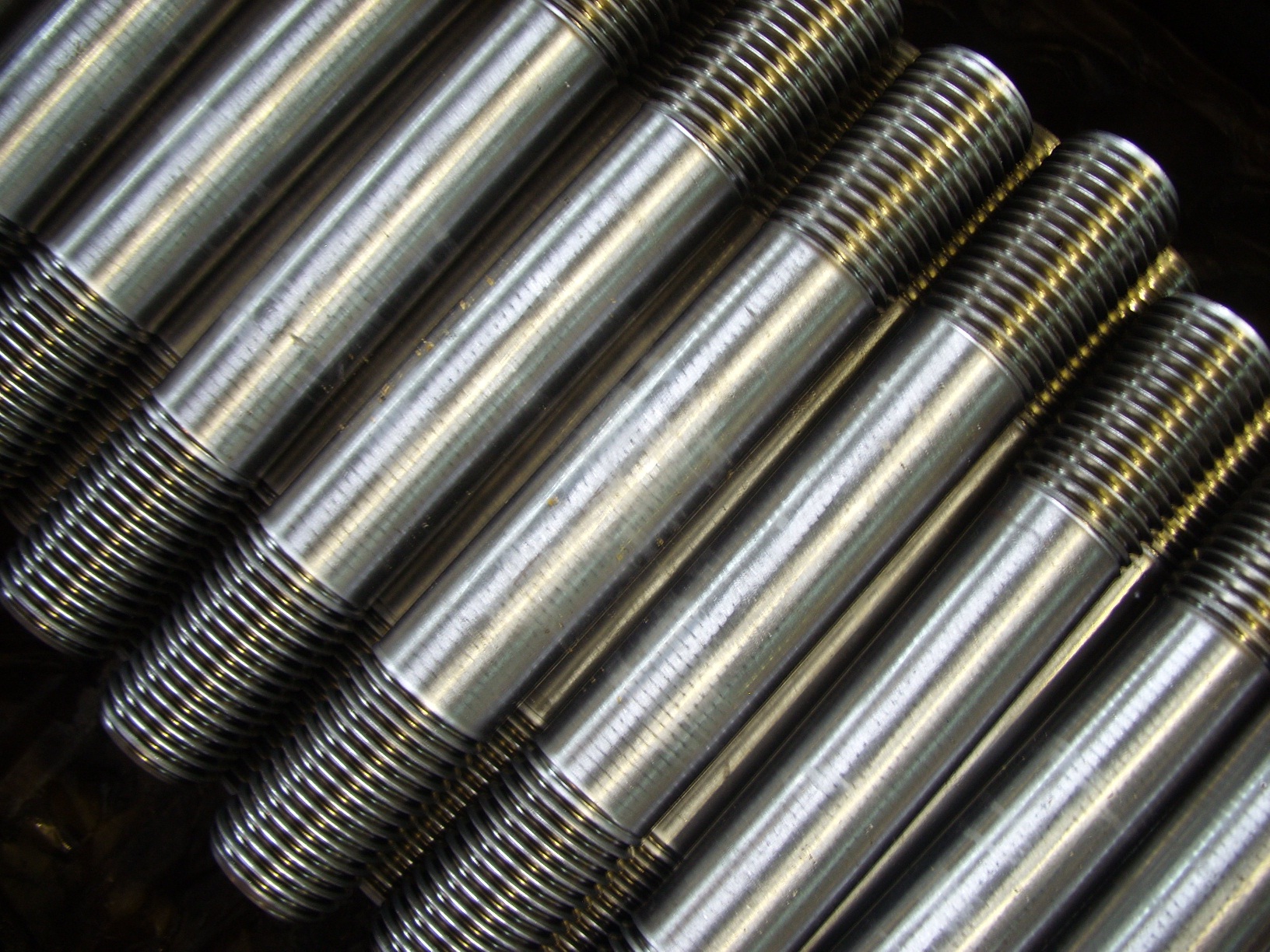

Шпилька ГОСТ 9066-75. Изображение.



   Шпилька ГОСТ 9066-75 это деталь резьбового соединения, применяющегося совместно с гайкой, представляющая собой металлический стержень с резьбой. Шпилька для фланцевых соединений  имеет широкое применение в нефтяной, газовой промышленности и жилищном секторе. Резьба может быть нанесена по всей длине или только на часть длины. Резьба на концах шпильки может быть разной длины. Чаще других используются шпильки ГОСТ 9066-75 для фланцевых соединений.

Посмотреть госстандарт gost_9066-75.pdf

   В строительстве используется очень много разновидностей шпилек: для наращивания резьбовых соединений, для скрепления металлических конструкций; для крепления деревянных конструкций дополнительно применяют увеличенные шайбы, чтобы не повредить дерево; для скрепления конструкций, находящихся на значительном удалении; при монтаже в бетон – сначала забивается анкер, затем в него ввинчивается шпилька. Шпилька значительной длины, в том числе и шпилька 9066, называется штанга. Штанги можно соединять между собой. Для этой цели нужно еще одно крепежное изделие – муфта. В некоторых случаях один конец шпильки можно приварить сваркой к металлическому основанию.

   Примеры условного обозначения для шпильки:

Шпилька AM36-6gх210.70.35.III.2.0110 ГОСТ 9066-75

   Шпилька типа A, исполнения 1, с диаметром резьбы 36 мм, с крупным шагом резьбы , с полем допуска резьбы 6g, длиной шпильки 210 мм, с длиной резьбовых концов 70 мм, из стали марки 35 категории III, группы качества 2, с 01 типом покрытия, толщиной покрытия 10 мкм, выполненная с соблюдением всех параметров производства для шпилек по ГОСТу 9066-75.



Шпилька БМ20х1,5-6gх110.40.35.III.4 ГОСТ 9066-75

   Шпилька тип Б, исполнения 1, с диаметром резьбы d = 2О мм, с мелким шагом резьбы 1,5 мм, с полем допуска резьбы 6g, с длиной шпильки 110 мм, с длиной резьбовых концов 40 мм, из стали марки 35 категории III, группы качества 4, без покрытия, выполненная в точном соответствии со стандартом для шпилька ГОСТ 9066-75.

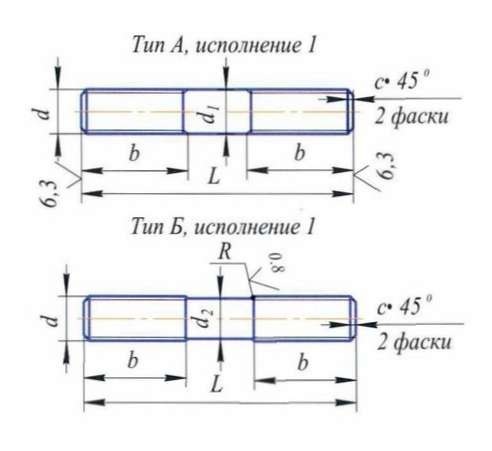

Шпилька ГОСТ 9066-75 - конструкция и исполнения

Шпилька Гост 9066-75

Размеры шпилек для фланцевых соедиений



Номинальный диаметр резьбы d, мм

10

12

16

20

22

24

27

30

36

42

48

52

Шаг резьбы, мм

крупный

1,5

1,75

2

2,5

3

3,5

4

4,5

5

мелкий

1,25

1.5

2

3



Диаметр гладкой части



Тип А

d1

По ГОСТ 19258-73 и ГОСТ 19256-73

Тип

Б

d2

с крупным шагом

7,8

9,5

13

16

18

20

22

24

30

35

40

44

с мелким шагом

8

10

14

18

20

21

24

27

33

35

40

44

Радиус перехода R для шпилек типа Б, мм

6

8

12

Длина резьбового конца b, мм

22

28

25

30

32

40

40

48

45

52

48

58

55

85

60

70

70

80

80

90

90

100

95

105

Длина шпильки по ГОСТ 9066-75 L, мм

45-95

100-150

55-95

100-200

70-120

130-200

85-160

170-230

95-180

190-230

110-200

210-250

120-210

220-270

130-240

250-340

150-240

250-400

160-290

300-410

190-340

350-440

220-380 390-500

Допускается диаметр d2 гладкой части шпилек типа Б выполнять размером среднего диаметра резьбы, выполненной методом накатки.

Шпилька ГОСТ

   Вот эти шпильки для фланцевых соединений по ГОСТ 9066-75 Вы можете купить у КМЗ Сибмаш, связавшись с нашими менеджерами по телефонам, указанным в контактной информации.
